クイックスタートガイド

パッケージの内容

プリンタ USB ケーブル 電源アダプタ 電源コード クイック スタート ガイド U ディスク

<テーブル幅="533" 高さ="53"> <本体>

注: ダイバー インストール、ハウツー ビデオ、プリンタの使用方法、トラブルシューティング、 用の U ディスクハウツー (ラベル調整、ヒントとコツ、プラットフォームのセットアップを含む)

マシンコンポーネント

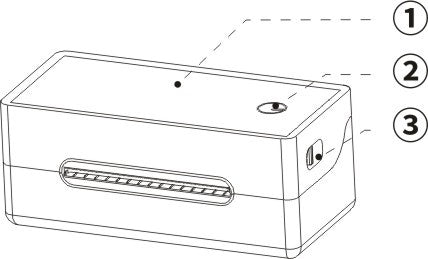

① カバー

② フィードボタン

③ ラッチを解除します

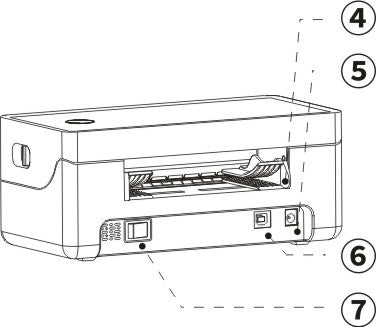

④ 用紙ガイド

⑤ DC アダプタコネクタ

⑥ USB ポート

⑦ 電源スイッチ

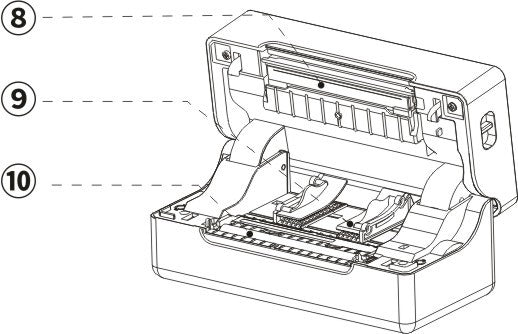

⑧ サーマルプリントヘッド

⑨ 用紙ガイド

⑩プラテンローラー

クイックスタート

1.電源を安全に接続してください

① まず電源コードをアダプターに接続します。

② 次に、アダプター ケーブルをマシンに挿入し、 プリンターがオフになっていることを確認します。 (I:オン; O:オフ)

<スパン>

③ 最後にコードを電源に接続します。

<スパン>2.USBケーブルを接続します。

3.電源を入れます

(I:オン; O:オフ)

電源スイッチを使用してプリンタの電源をオンにします。

<テーブル幅="532" 高さ="88"> <本体>

警告

プリンタの電源が入っているときは、電源線を抜かないでください。 プリンターが損傷しやすくなり、データが失われる可能性があります。

ドライバーをインストールし、通常使うプリンターとして設定します

インストールする前に、プリンタが接続されており、電源が入っていることを確認してください。

<テーブル幅="100%"> <本体>

Web サイト www.phomemo.com からドライバーをダウンロードし、画面の指示に従います。 (下の図を参照)

Windows Mac

1.Win

の場合

①「デバイスとプリンター」に移動 -> 「ラベルプリンター」を右クリック -> 「プリンター設定」を選択します (図aを参照)。

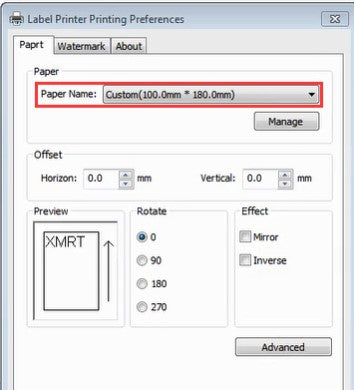

② ラベルの「用紙名」から用紙サイズを正しく選択してください (画像 b を参照)。

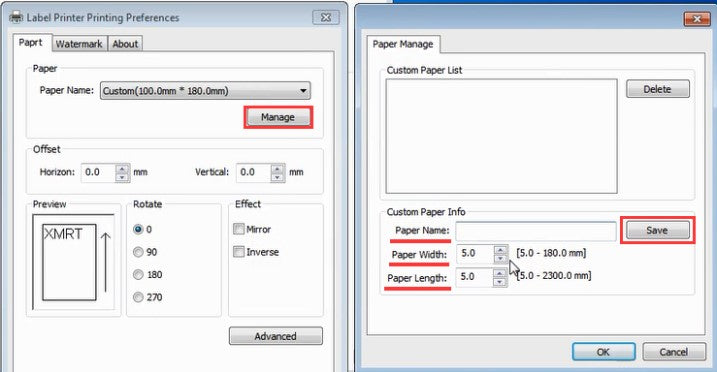

③ 必要なサイズがリストにない場合は、「管理」をクリックし（図cを参照）、「用紙幅」、「用紙長さ」、「用紙名」のサイズを入力し、次に、「保存」をクリックしてアーカイブします (図 d を参照)。

(a) (b)

(c) (d)

<スパン>2.Mac

の場合

①「 」をクリックし、「システム環境設定」に移動します（図 e を参照）。

②「プリンタとスキャナ」を選択します（図fを参照）。

③ 「+」をクリックしてプリンタをセットアップします (図 g を参照)。

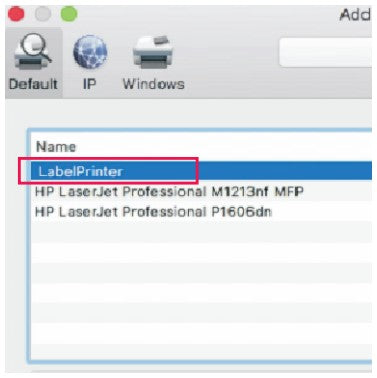

④ 「ラベルプリンター」を選択し、「追加」をクリックします（図h&iを参照）。

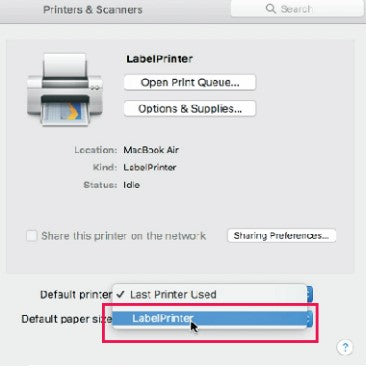

⑤ 「通常使うプリンタ」として「ラベル プリンタ」を選択します（図 j を参照）。

(e)

(g) (h)

(i) (j)

⑥ ファイルを印刷するとき (e.g PDF）。 ラベルの「用紙サイズ」から正しい用紙サイズを選択してください (図 k を参照)。<スパン>

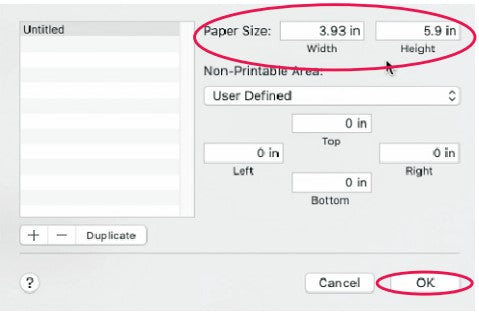

⑦ 必要なサイズがリストにない場合は、「カスタム サイズの管理」をクリックし (図 l を参照)、幅と高さを入力して、「OK」をクリックします (図 l を参照) m)。

(k) (l)

<スパン>

(m)

ラベルの設定

１．ラベルをロードします

① プリンターの電源を入れます。

② 用紙ガイドを調整します (図 n を参照);

③ ラベルを挿入し、まっすぐかつ滑らかであることを確認します (図 o を参照)。

④ ラベルがプリンターに自動的にキャッチされることを確認します (図 p を参照)。

(n) (o) (p)

<テーブル幅="100%"> <本体>

注意: 印刷面を上にしてください。

2.ラベルサイズの自動識別を実行します

①フィード ボタンを押し、3 秒間押し続けて、放します。 プリンタはラベルを前後に移動させて、ラベルのギャップ サイズやその他のプロパティを決定します。

② ラベルが切り取り位置にあるのが確認できたら、印刷を開始できます。

<テーブル幅="100%"> <本体>

注: ラベルを変更するたびに、ラベル サイズの自動識別を実行します。

フィードボタンモード

<テーブル幅="693"> <本体>

望ましいアクション

実行

テスト ページを印刷します

プリンタはオフになっている必要があります。 プリンタの電源を入れながら、フィード ボタンを押したままにします。

自動識別

ラベルサイズ

ラベルを挿入します。 フィードボタンを 3 秒間押し続けます (電源がオンになっている必要があります)。

※ラベルを変更するたびに、ラベル サイズの自動識別が実行されます。

工場出荷時の設定に戻す

カバーを開けます。 フィードボタンを 10 秒間押し続けます (電源がオンになっている必要があります)。

ラベルをスキップします

プリンターがスタンバイ状態になっているときに、フィード ボタンを押します (i.e 何も印刷されません）。

印刷を一時停止します

印刷中にフィードボタンを押します。

印刷を再開します

フィードボタンを押して印刷を再開します。

ブザーのステータス

<テーブルスタイル="幅: 545px;"> <本体>

ブザー

プリンターのステータス

トラブルシューティング

2 "ビープ音s" ずつ

用紙のセンサーエラーを検出

www.phomemo.comから「診断ツール」をダウンロードし、LabelPrinterToolをダブルクリック→「プリンタの設定」→「場所」、Lackで「Learn」をクリック紙で学ぶ。

3 「ビープ音s」を 3 回

用紙不足

プリンタ用紙が正しくセットされていることを確認してください。
(「ラベル サイズの自動識別」を参照)

5 "ビープ音s" ずつ

プリントヘッドが過熱しています

プリンタが冷めるまで待ちます。冷めると、

印刷を自動的に再開します。

6 "ビープ音s" ずつ

カバーが閉まっていません

カバーが完全に閉まっていることを確認してください。

7 「ビープ音s」

間違ったメディア トラッキング:
使用したラベルにギャップがありません

ラベルの種類とコンピュータの設定が同じであることを確認してください。

(ラベル サイズの自動識別を参照)

8 "ビープ音s" ずつ

間違ったメディア トラッキング:
使用したラベルに黒い線がありません

<スパン>

注：これらのエラーが発生した場合、プリンタの電源をオフにする必要はありません。 トラブルシューティング後も引き続き動作するはずです。

トラブルシューティング

<テーブル幅="715"> <本体>

問題

問題

理由

解決策

印刷品質の問題

私のプリントの品質は低いですか？

(5)カバーが完全に閉まっていない

カバーをしっかり押して完全に閉まっていることを確認します

(1)ラベル用紙の品質が悪い

ラベルの濃さはラベルメーカーによって異なります。 高品質のラベルはより濃い色の印刷を生成します。

(2)余白と用紙サイズ

印刷する前に、ラベルのサイズが正しいことを確認してください。 コンテンツがラベル サイズを超える場合、プリンタはサイズをより小さいサイズに「縮小」し、コンテンツが薄くなることがあります。
注: 4 x 6 インチのラベル​​を印刷する場合は、Phomemo Web サイトのサンプル 4 x 6 インチ ラベルがラベルの幅と高さ全体を占める必要があります。

(3)印刷濃度と印刷速度

Phomemo Web サイトの FAQ の手順に従って、コンピューター上の印刷濃度と速度を調整します。 注: 濃度を高く設定しすぎると、不要な暗い線が発生したり、ラベルが熱くなりすぎてプリントヘッドに貼り付いたりする可能性があります。

(4)プリントヘッドにゴミや接着剤が付着している

プリンターの電源を切ります。 カバーを開け、アルコール パッドを使用してプリントヘッドとプラテン ローラーをきれいに拭きます。 (70% アルコール パッドならどれでも使えます。) コンポーネントが乾燥するまで 2 ～ 3 分待ってから、カバーを閉じて、ラベル プリンターの電源を再度オンにします。 注：カバーをしっかりと押して、完全に閉じられていることを確認してください。

ラベルに白い点があるのはなぜですか?

プリントヘッドにゴミや接着剤が付着している

プリンターの電源を切ります。 カバーを開け、アルコール パッドを使用してプリントヘッドとプラテン ローラーをきれいに拭きます。 (70% アルコール パッドならどれでも使えます。) コンポーネントが乾燥するまで 2 ～ 3 分待ってから、カバーを閉じて、ラベル プリンターの電源を再度オンにします。 注：カバーをしっかりと押して、完全に閉じられていることを確認してください。

ラベルの問題

空白のラベルを印刷する

ラベルが逆さまに読み込まれます

ラベルが正しくロードされていることを確認してください。 印刷面を上にしてください。

ラベルが「ダイレクト サーマル」ラベルであることを確認してください

テスト ページを印刷してみます

プリンターの電源を切ります。 フィード ボタンを押し、プリンタの電源がオンになるまで押し続け、放します。 プリンターはテスト ページを印刷します。 テスト印刷が良好な場合は、ラベルを再度印刷してみてください。

ラベルのスキップまたは連続給紙

(1) ラベルの種類とサイズを変更することが、プリンタでラベルが飛ばされたり、連続的に給紙されたりする主な原因です

USB をプリンターから取り外します。プリンタにラベルを再学習させます。フィード ボタン 3 秒を押し続けます。 プリンターはラベルを前後に動かして、ラベルの隙間サイズやその他の特性を学習します。 次に、コンピュータ上でラベルの種類とサイズを変更し、USB をプリンタに再接続します。

(2)用紙を検知するセンサーにゴミが付着しており、誤検知の原因となります

プリンターの電源を切ります。 カバーを開け、アルコールパッドを使用してセンサーを清掃します。 (70% アルコール パッドならどれでも使えます。) コンポーネントが乾燥するまで 2 ～ 3 分待ってから、カバーを閉じて、ラベル プリンターの電源を再度オンにします。

垂直ラベルではなく水平ラベルが表示されます

--

Mac の場合
目的のファイルを開いて印刷 -> 「詳細を表示」をクリック -> 「印刷の向き」で印刷方向を選択

Windows の場合
「デバイスとプリンター」を開く -> 右「ラベルプリンター」をクリック -> 「プリンター設定」を選択 -> 「回転」で「90」を選択

バーコードが鮮明に印刷されない

(1)ソースファイルが理想的な品質で作成されていません

サンプル ラベルを印刷して、プリンタが正常に動作しているかどうかをテストします。

(2)印刷速度または濃度が高い

印刷速度 (3 インチ/秒を試してください) と印刷密度 (同様に 3 を試してください) を下げて、より良い結果が得られるかどうかを確認してください。

紙詰まりまたは
ラベルが半分しか印刷されず停止する

高い印刷濃度

印刷密度が高いと、ラベルが熱くなりすぎてプリントヘッドにくっついてしまいます。 ラベルが異なれば、必要な加熱温度も異なります。 印刷速度を「4 インチ/秒」、濃度を「2」に設定して、もう一度印刷してみてください。 ラベルが薄すぎる場合は、濃度を 1 増やしてください。

同じラベルが印刷され続ける

プリンタは、ラベルが正しく印刷されたと思わない場合、ラベルを再印刷しようとします

電源スイッチをオフにします。 これにより、保留中の印刷ジョブがすべてクリアされます。 プリンタにラベルを再学習させます。フィード ボタン 3 秒を押し続けます。 プリンターはラベルを前後に動かして、ラベルの隙間サイズやその他の特性を学習します。

その他の問題

印刷しようとしても何も起こりません

プリンタが新しい USB ポートに接続されました

[コントロール パネル] -> [プリンタとデバイス] を開き、どのラベル プリンタが「アクティブ」であるかを確認します。
ラベル プリンター、ラベル プリンター (コピー 1)、ラベル プリンター (コピー 2) などです。
次に、印刷時には必ず同じアクティブなプリンタ名に印刷してください。

プリンターの電源が入らない

電源が接続されていることを確認してください

A. 別のデバイスを同じプラグに接続して、壁のプラグに電力が供給されていることを確認します。
B. 電源ケーブルをアダプターに接続し、プリンターに接続されているケーブルが電源アダプターにしっかり差し込まれていることを確認します。
C. プリンターに差し込むプラグが完全に差し込まれていることを確認してください。
D. 電源スイッチをオフにしてからオンにします (I: オン、O: オフ)。 このスイッチはプリンターの背面にあります。

印刷時にプリンターから大きな音がする

印刷速度の設定が低すぎるか、濃度の設定が高すぎます

印刷速度を「5 インチ/秒」、濃度を「4」に設定して印刷します。 ラベルが薄すぎる場合は、濃度を 1 増やしてください。

ラベルのサイズがミリメートル単位なのはなぜですか?

Windows はメートル法を使用するように設計されています

Google でインチをミリメートルに変換するには。

メンテナンス

プリントヘッドのクリーニング手順:

① プリンタの電源をオフにし、電源コードを取り外し、カバーを開きます。

②プリントヘッドが冷えるまで待ちます。 印刷後、プリントヘッドは非常に高温になる場合があります。

③ アルコール交換 (水ではなく) を使用して、 プリントヘッドを完全に クリーニングします。

④ アルコールが完全に蒸発するまで待ち、カバーを閉めます。

⑤ 電源コードを接続し、 テスト ページを印刷して、汚れがないか確認します。

注意: メンテナンスを行うときは、電源がオフになっていることを確認してください。

PRO ヒント

> ラベルを変更するたびに、ラベル サイズの自動識別を実行します。

> テスト ページを印刷するには、プリンタの電源を入れたままフィード ボタンを押し続けます。

> 低品質のラベルの使用は避けてください。プリンタに損傷を与える可能性があります。

> 定期的にプリントヘッドをクリーニングしてください。

> 毎回、Phomemo をコンピュータの同じ USB ポートに挿入します。 これにより、オペレーティング システムでプリンタの重複コピーが作成されることがなくなります。

> 紙詰まりの場合は、プリンタの電源を切り、プリントヘッドが冷めるまで待ちます。 カバーを開けます（の写真を参照）。 プリントヘッドとプラテン ローラーに残留物がないか確認します。 (70% アルコール パッドならどれでも使えます。 写真を参照してください。 p) 乾いた後、カバーをしっかりと閉じます。 カバーをしっかりと押して完全に閉まっていることを確認すると、印刷できます。

安全上の注意

> プリントヘッドに触れないでください。 ラベルを印刷した後、プリントヘッドは非常に熱くなることがあります。

> 電源コードを過度に曲げたり、コードの上に物を乗せたりしないでください。

> 異常を見つけた場合はプリンタを使用しないでください。火災や感電死の原因となる可能性があります。

> プリンタはお子様の手の届かない場所に保管してください。

> 承認されたアクセサリのみを使用し、自分でユニットを分解したり修理したりしないでください。

> プリンタを水やコンポーネントに浸透する可能性のあるその他の物体から遠ざけてください。

> プリンタを長期間使用しない場合は、電源プラグを抜きます。

サポート

Phomemo PM-246 には 1 年間の保証が付いています。

万が一、プリンタに問題が発生した場合は、Phomemo プライオリティ カスタマー サービスにご連絡ください。すぐにトラブルシューティングのヒントが得られます。交換。

連絡先情報:

ご質問やご提案がございましたら、Phomemo チーム+1 855 までお電話ください。 957 5321、または support@phomemo.com に電子メールを送信するか、www.phomemo.com にアクセスして [サポート] をクリックします。 」。

Whatsapp 1: +86 13928088284 Whatsapp 2: +86 15338193665
Skype 1: Phomemo チーム-ジェシー Skype 2: Phomemo チーム-ヘレン

ハウツー ビデオ、部品、保証の詳細については、
